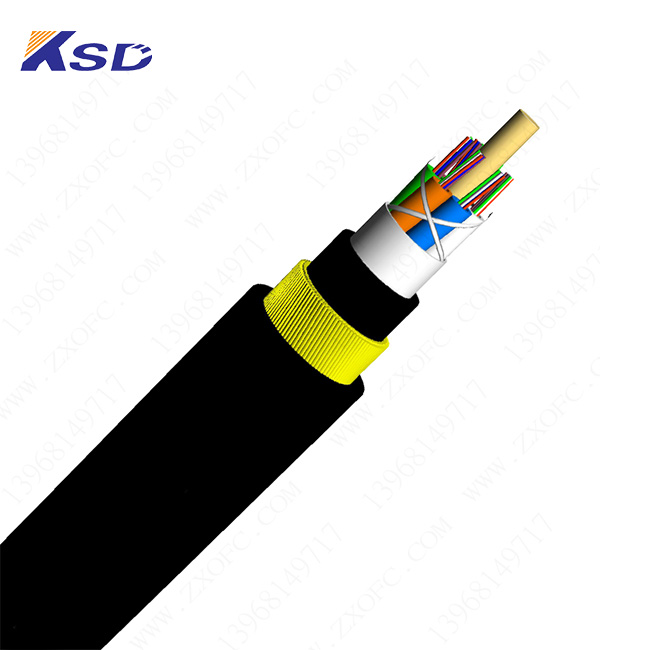

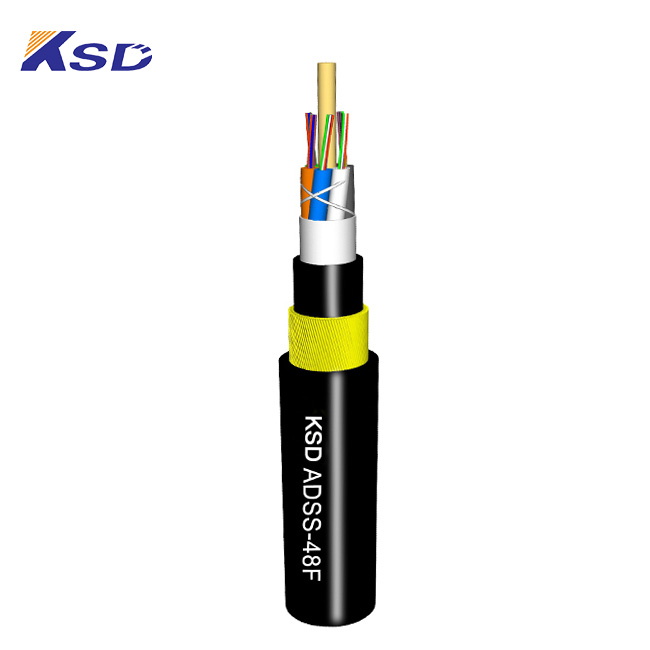

Aerial ADSS Medium span Anti-tracking 48 Core Single-mode, G 652.D Fiber Optical Cable Featured Image

Antena ADSS Cable de fibra óptica G 652.D monomodo de 48 núcleos antiseguimiento de alcance medio

El cable ADSS también se denomina cable óptico autoportante totalmente dieléctrico.La composición del cable óptico ADSS es: Un cable óptico compuesto hecho enrollando el haz de fibra óptica en el miembro de refuerzo central.Y luego pasar por medidas de protección como aislamiento, impermeabilidad, refuerzo y funda. El cable KSD ADSS tiene las características de dieléctrico completo, sin metal, no conductivo, diámetro de cable pequeño, alta fuerza de tracción, coeficiente de expansión lineal bajo y temperatura amplia adaptación.

Nombre del producto:Cable de fibra óptica autosoportado ADSS

Material de la chaqueta:Revestimiento HDPE/AT

Miembro central:PRFV

Número de núcleos:2~288 núcleos

Obtenga una cotización gratis Descargar

Detalle del producto

Etiquetas de productos

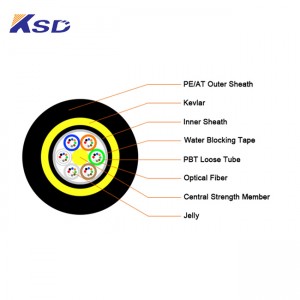

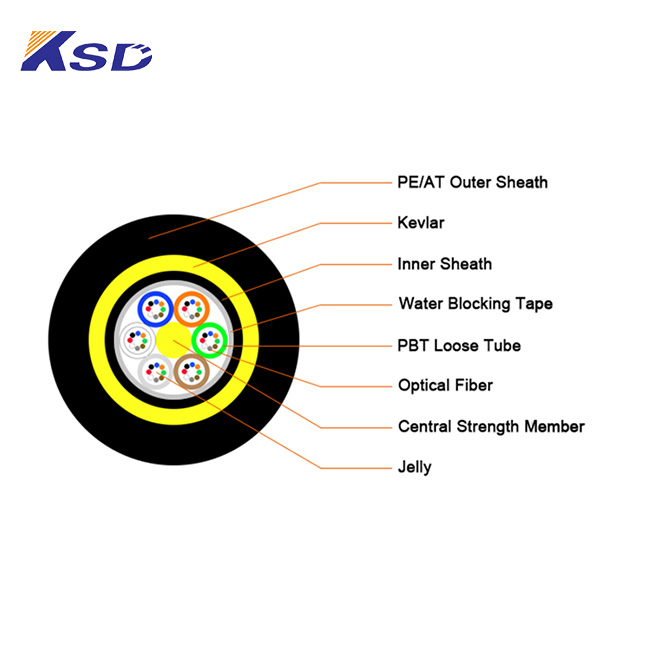

Sección transversal del cable:

Descripción:

–El cable de fibra óptica es un cable de comunicación monomodo y multimodo.
–El cable de fibra óptica se produce de acuerdo con los estándares IEC60794-1-1, mientras se hace referencia a los estándares GB / T7424.1-98.

Características:

–Cable ADSS (Cable Aéreo Autosoportado Todo Dieléctrico)
–Los tubos se llenan con un FRP resistente al agua (plástico reforzado con fibra) como un miembro de fuerza central no metálico en un núcleo de cable de fibra óptica compacto y circular.
–Con cubierta exterior de PE o AT.

Rasgo:

Se puede instalar sin apagar la alimentación.
Excelente rendimiento AT.La máxima inductiva en el punto de operación de la chaqueta AT puede alcanzar los 25kV.
Peso ligero y diámetro pequeño que reducen la carga causada por el hielo y el viento y la carga en torres y puntales traseros.
Grandes longitudes de vano y el mayor vano supera los 200 m.
Buen comportamiento tensil resistencia y temperatura.
La vida útil del diseño es de más de 30 años.

Datos técnicos:

Recuento de fibra de cable				/	2~30	32~60	62~72
Estructura				/	1+5	1+5	1+6
Estilo de fibra				/	G.652D
Miembro de fuerza central			material	mm	PRFV
			Diámetro (promedio)		1.5	1.5	2.1
tubo suelto			Material	mm	PBT
			Diámetro (promedio)		1.8	2.1	2.1
			Espesor (promedio)		0.32	0.35	0.35
			Max fibra/tubo suelto		6	12	12
			color de los tubos		Identificación a todo color
			Exceso de longitud de fibra	%	0,7~0,8
Resistencia al agua			Material	/	gelatina de cable
funda interior			material	mm	MDPE
			funda interior		0,9 mm
Componentes de refuerzo no metálicos			Material	/	Hilo de aramida
Vaina exterior			material	mm	MDPE
			Vaina exterior		1,8 mm
Diámetro del cable (promedio)				mm	10.9	11.5	12.1
Peso del cable (aproximado)				kg/kilómetro	95	110	120
Área seccional del cable				mm2	93.31	103.87	114.99
Coeficiente de atenuación (máx.)	1310nm			dB/km	0.35
	1550nm				0.21
Resistencia a la tracción nominal (RTS)				kn	6
Tensión máxima permitida (MAT)				kn	2.5
Tensión media anual de funcionamiento (EDS)				kn	3.2
El módulo de Young				kn/mm2	7.8
Coeficiente de expansión termal				10-6/℃	9
Resistencia al aplastamiento		A largo plazo		N/100 mm	1100
		Término corto			2200
Permiso de radio doblado		estático		mm	15 de OD
		dinámica			20 de OD
Temperatura		al acostarse		℃	-20~+60
		Almacenamiento y transporte			-40~+70
		corriendo			-40~+70
Ámbito de aplicación		Adecuado para niveles de tensión inferiores a 110 kV, velocidad del viento inferior a 25 m/s, formación de hielo de 5 mm
Marcas de cables		Nombre de la empresa ADSS-××B1-PE-100M DL/T 788-2001 ××××M Año (O a petición del cliente)
