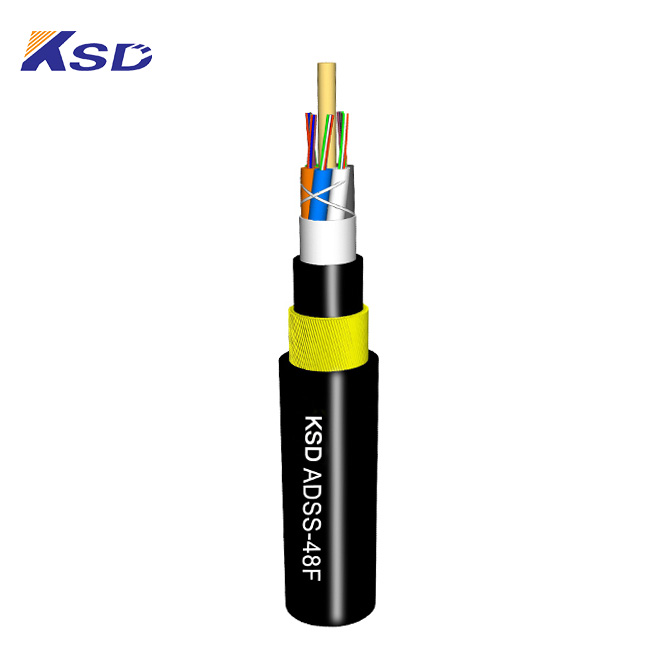

Double Jacket 24 Core Multi mode OM1 OM2 OM3 ADSS Fiber Optic Cable with 200 Span Featured Image

Cable de fibra óptica multimodo OM1 OM2 OM3 ADSS de doble chaqueta de 24 núcleos con 200 tramos

El cable ADSS (totalmente dieléctrico autosoportado) es ideal para la instalación en entornos de distribución y transmisión, incluso cuando se requieren instalaciones de línea viva.Como su nombre lo indica, no se requiere soporte ni cable mensajero, por lo que la instalación se logra en un solo paso, lo que convierte a ADSS en un medio económico y simple para lograr una red de fibra óptica.AFL fabrica su propia línea de herrajes de conexión y también suministra accesorios de alambre formado cuando se prefiere.

Lugar de origen:Guangdong, China

Nombre del producto:Cable de fibra óptica autosoportado ADSS

Material de la chaqueta:Revestimiento HDPE/AT

Miembro central:PRFV

Número de núcleos:2~288 núcleos

Obtenga una cotización gratis Descargar

Detalle del producto

Etiquetas de productos

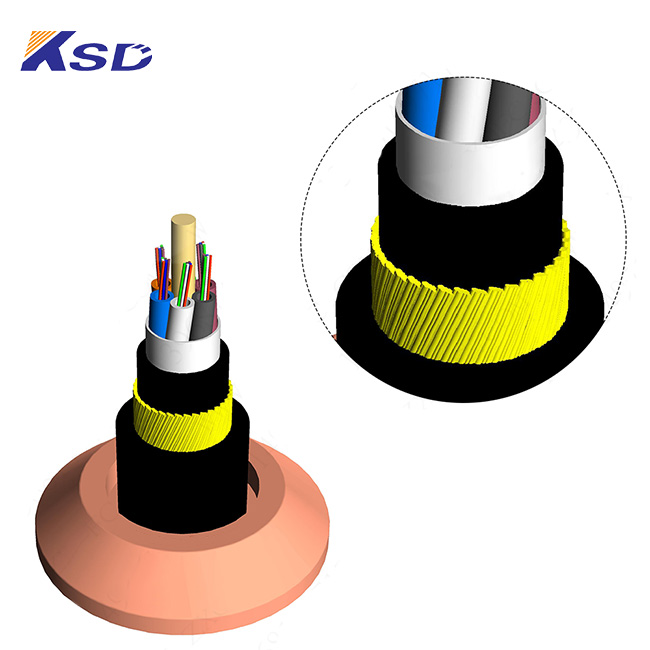

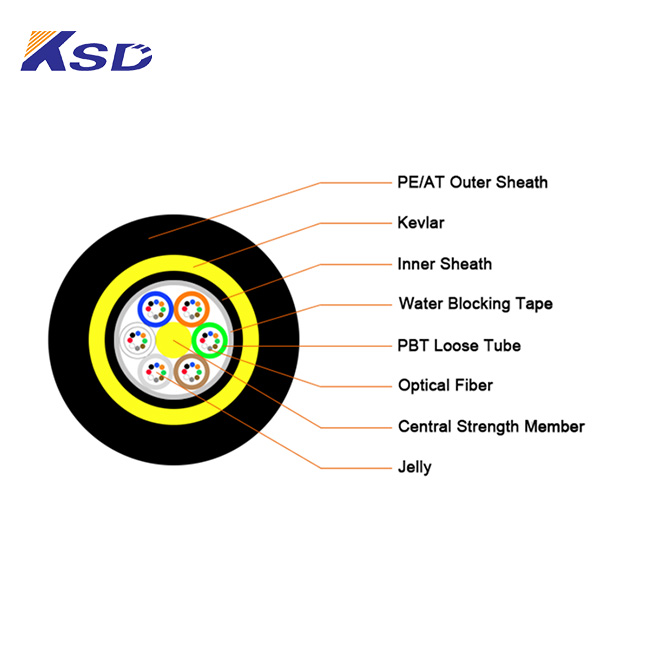

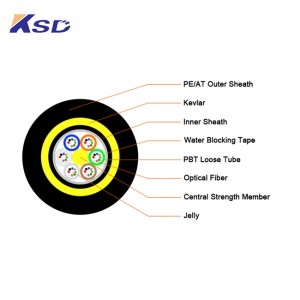

Sección transversal del cable

Características:

Adecuado para su uso en líneas de distribución y transmisión de alta tensión
No requiere cable mensajero: totalmente autosuficiente
Instalación de una sola pasada, sin mensajero, sin cable de amarre, más rápido y de menor costo
El cable está bloqueado contra el agua utilizando tecnología de núcleo seco, por lo tanto, no hay compuestos de inundación desordenados.
Detalles de diseño para tramos de hasta 1500 pies (457 m) y recuentos de fibra de hasta 432
Diseños personalizados disponibles para longitudes de tramo más grandes u otros recuentos de fibras
Línea completa de hardware de conexión disponible para una solución de "sistema"
Cubierta exterior resistente a la vía disponible para instalaciones en líneas de alto voltaje donde los potenciales espaciales alcanzan hasta 25 kV
Los tubos protectores rellenos de gel están trenzados en SZ para facilitar el acceso a la mitad del tramo

Solicitud:

Utilizado para telecomunicaciones por empresas de servicios públicos de energía, empresas de telecomunicaciones y grupos de redes privadas
Diseñado para su instalación en líneas de distribución y transmisión
Capaz de instalarse muy cerca de los conductores si la seguridad es una preocupación
Adecuado para aplicaciones en sótanos, lo que minimiza la necesidad de cortes
Se utiliza para redes de telecomunicaciones donde la instalación rápida y de bajo costo es una prioridad

Parámetros de la técnica:

Categoría	Descripción		Especificaciones
			G.652D
Especificaciones ópticas	Atenuación	@1310nm	≤0.36dB/kilómetro
		@1550nm	≤0.22dB/kilómetro
	Discontinuidad de atenuación		≤0,05dB
	Atenuación frente a longitud de onda	@1285~1330nm	≤0,05dB/km
		@1525~1575nm	≤0,05dB/km
	Longitud de onda de dispersión cero		1300~1324nm
	Pendiente de dispersión cero		≤0.092ps/(nm2.km)
	Dispersión	@1310nm	≤3,5 ps/nm.km
		@1550nm	≤18 ps/nm.km
	Dispersión del modo de polarización (PMD)		≤0.2ps/km1/2
	Longitud de onda de corte del cable (λcc)		≤1260nm
	Índice de refracción de grupo efectivo	@1310nm	1.4675
		@1550nm	1.4681
	Pérdida de curvatura macro (radio de 30 mm, 100 vueltas) 1625 nm		≤0,1 dB
Geométrico Especificaciones	Modo Campo Diámetro	@1310nm	9,2±0,6 μm
		@1550nm	10,4±0,8 μm
	Diámetro del revestimiento		125±1 μm
	No circularidad del revestimiento		≤1.0%
	Diámetro de recubrimiento		245±7μm
	Error de concentricidad de revestimiento/revestimiento		≤8 μm
	Error de concentricidad del núcleo/revestimiento		≤0,8 μm
Mecánico Especificaciones	Nivel de prueba de prueba		≥1.0%
	Radio de rizo de fibra		≥4,0 m
	Fuerza máxima de la tira de recubrimiento		1.3~8.9N

Tipo de cable		ADSS-24B1			ADSS-48B1
elemento	–	6			6
Miembro de fuerza central	Material	Fibra de vidrio reforzada con plástico (FRP)
tubo suelto	Material	Tereftalato de polibutaleno (PBT)
	Diámetro	nominal 2,1 mm			nominal 2,3 mm
	–	4 fibras por tubo			8 fibras por tubo
Compuesto de relleno en tubo suelto	Material	Jalea tixotrópica
Funda interior	Material	MDPE negro
Funda interior	Grosor	0,9 mm nominales
Miembro de fuerza	Material	Hilos de aramida
Vaina exterior	Material	HDPE
Vaina exterior	Grosor	nominal 1,7 mm
Lapso	m	100	150	250	100	150	250
Diámetro total	mm	12.0	12.0	12.1	12.6	12.7	12.8
Peso	kg/kilómetro	98	98	100	110	111	114
Resistencia a la tracción máxima	N	2000	2200	3200	2250	2450	3550

3.2 Codificación de fibra, la codificación de colores de la fibra óptica debe estar de acuerdo con la Tabla 3.2.1

Nº de fibra	1	2	3	4	5	6
color de la fibra	Azul	Naranja	Verde	Marrón	Pizarra	Blanco
Nº de fibra	7	8	／	／	／	／
fibra de color	Rojo	Negro	／	／	／	／

Tabla 3.2.2: Identificación del tubo óptico

Nº de tubo	1	2	3	4	5	6
color del tubo	Azul	Naranja	Verde	Marrón	Pizarra	Blanco

Tabla 3.2.3: Composición del cable, No. de Fibras en cada Tubo

Nº de fibras	Nº de tubo		1	2	3	4	5	6
24B1	6	color del tubo	Azul	Naranja	Verde	Marrón	Pizarra	Blanco
24B1	6	Nº de fibra	4	4	4	4	4	4
48B1	6	color del tubo	Azul	Naranja	Verde	Marrón	Pizarra	Blanco
48B1	6	Nº de fibra	8	8	8	8	8	8

4. REQUISITOS DE LA PRUEBA

No	Articulo	estándar de prueba	Método	Criterios de aceptación
1	De tensiónprueba	IEC-60794-1-E1	-Máx.Fuerza de Tensión-Longitud de la muestra: 50 metros-Tiempo: 1 minutos;	-Deformación de la fibra al máximoCarga: máx.0,33%-Aumento de atenuación≤0.10dB
2	Aplastarprueba	IEC-60794-1-E3	-Carga: 2200N-Tiempo: 1 minutos-Longitud: 100mm	-Sin grietas ni grietas en elchaqueta externa;-Aumento de atenuación <0.10dB,
3	Impactoprueba	IEC-60794-1-E4	-Energía de impacto: 450g- Altura: 1 metro-Puntos de impacto: min.1–Número de impactos: 5	-Sin grietas ni grietas en la cubierta exterior-Aumento de atenuación≤0.10dB (después de la prueba)
4	Torsiónprueba	IEC-60794-1-E7	-Longitud de cable de 1 m con peso de 150 N-±180°, 10 ciclos	- Sin fisuras ni grietas en la cubierta exterior-Aumento de atenuación ≤0.10B
5	Doblado repetido	IEC-60794-1-E6	-R=20×diámetro exterior del cable-Longitud de cable de 1 m con peso de 150 N, 30 ciclos	- Sin fisuras ni grietas en la cubierta exterior-Aumento de atenuación ≤0.10dB (después de la prueba)
6	Prueba de ciclo de temperatura	IEC-60794-1-F1	-Paso de temperatura: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃-Tiempo por cada paso: 12 hrs-Número de ciclos: 2 ciclos	-Variación de atenuación para el valor de referencia (la atenuación que se medirá antes de la prueba a +20±3℃) ≤0.10dB,
7	Prueba de penetración de agua	IEC-60794-1-F5	-Altura del agua: 1m-Longitud de la muestra: 3m-Duración de la prueba: 24hrs	-No hay fugas de agua al final de la muestra
8	prueba de goteo	IEC-60794-1-E14	-Cinco muestras de 0,3 m suspendidas verticalmente en una cámara climática, temperatura elevada a +70 ℃	-Ningún compuesto de relleno debe gotear de los tubos después de 24 horas
