795 mcm acsr representa un estándar. Pertenece a ACSR-ASTM-B232. ACSR 795 mcm contiene seis nombres en clave. Ellos son: Término, Cóndor, Cuco, Drake, Focha y Ánade Real. La norma los divide en 795 acsr. Porque tienen la misma área de aluminio. Su superficie de aluminio es de 402,84 mm2.
Solicitud:Este cable es adecuado para su uso en todos los tramos prácticos de postes de madera, torres de transmisión y otras estructuras. Las aplicaciones van desde líneas de transmisión largas de voltaje extra alto (EHV) hasta tramos de subservicio en voltajes de distribución o utilización en instalaciones privadas. ACSR (conductor de aluminio reforzado con acero) tiene un largo historial de servicio debido a su economía, confiabilidad y relación resistencia-peso. La combinación de peso ligero y alta conductividad del aluminio con la resistencia del núcleo de acero permite tensiones más altas, menos hundimiento y luces más largas que cualquier alternativa.
Normas aplicables:
- ASTM B-232: Conductores de Aluminio de Tendido Concéntrico
- ASTM B-230: Alambre de Aluminio 1350-H19 para Fines Eléctricos
- ASTM B-498: Alambre con núcleo de acero recubierto de zinc (galvanizado) para ACSR

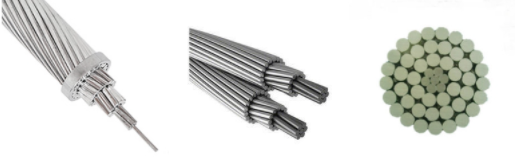

Construcción:Un núcleo central de acero macizo o trenzado concéntrico está rodeado por una o más capas de aleación de aluminio trenzado concéntrico 1350. El alambre está protegido de la corrosión con un recubrimiento de zinc.
Detalles del artículo Drake Mink:
| Nombre del código | Pato | ||
| Área | Aluminio | AWG o MCM | 795.000 |
| mm2 | 402.84 | ||
| Acero | mm2 | 65,51 | |
| Total | mm2 | 468.45 | |
| Trenzado y diámetro | Aluminio | mm | 26/4.44 |
| Acero | mm | 7/3.45 | |
| Diámetro total aproximado | mm | 28.11 | |
| masa lineal | Aluminio | kg/km | 1116.0 |
| Acero | kg/km | 518 | |
| Total. | kg/km | 1628 | |
| Resistencia a la tracción nominal | daN | 13992 | |
| Resistencia CC máxima a 20 ℃ Ω/km | 0.07191 | ||
| Calificación de corte | A | 614 | |
1-5 KM por rollo. Embalado en tambor de acero. Otro embalaje disponible según solicitud del cliente.
Marca de funda:
La siguiente impresión (sangría de lámina blanca caliente) se aplica a intervalos de 1 metro. a. Proveedor: Guanglian o según lo requiera el cliente; b. Código estándar (tipo de producto, tipo de fibra, recuento de fibras); do. Año de fabricación: 7 años; d. Marcado de longitud en metros.
Puerto:
Shanghái/Guangzhou/Shenzhen
Plazo de entrega:
| Cantidad (kilómetros) | 1-300 | ≥300 |
| Hora estimada (días) | 15 | ¡Para ser engendrado! |
Nota:
El estándar de embalaje y los detalles anteriores se estiman y el tamaño y peso finales se confirmarán antes del envío.
Los cables están embalados en cajas de cartón, enrollados en baquelita y tambor de acero. Durante el transporte se deben utilizar herramientas adecuadas para evitar dañar el paquete y manipularlo con facilidad. Los cables deben protegerse de la humedad, mantenerse alejados de altas temperaturas y chispas de fuego, protegerse de dobleces y aplastamientos excesivos, protegidos de tensiones mecánicas y daños.
